OSI 7 Layer 개념 알아보기

IT 업계에서 일을 하다보면 네트워크에 대한 지식이 필요할 때가 종종 있습니다.
평소에 엄청 잘 알고있지는 않더라도 기본 배경 지식이 있어야 어떤 부분을 손봐야 하는지 지시도 할 수 있고 직접 알아볼 수도 있습니다
성능테스트(부하테스트)를 진행하다가 네트워크상의 L4 의 로드밸런싱의 정책에 대해서 고객사에 물어보다가 다시한번 개념을 정리하면 좋을 것 같아서 정리해봅니다

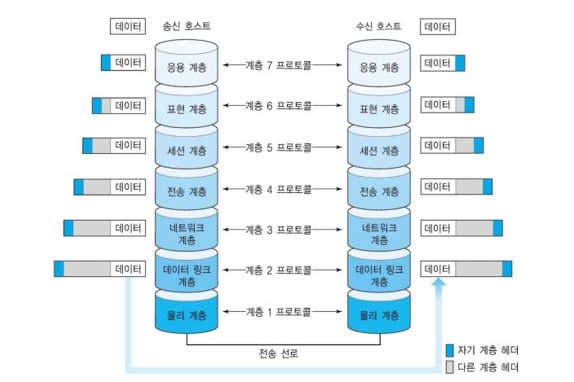

우선 7 Layer 이 구성이 되어있는 모습입니다

OSI 7Layer 계층구조

평소에 많이 들어볼 수 있는 TCP/IP 프로토콜이 OSI 7 Layer를 간소화 한 모델이라고 합니다

출처 : 해시넷

각 계층마다 역할이 있는데 간단히 구조에 대해서 설명을 하자면 Application Layer 에서 post/get 과 같은 방식으로 실행을하고 물리계층까지 쭉 내려와서 데이터를 송신하면 역순으로 데이터를 읽어들여서 수신을 하게 되는 순서이다

Physical Layer(물리 계층)

1. 하드웨어 전송 기술로 이루어짐
2. 전기적인 신호인 비트 0, 1의 단위로 통신.
3. 대표적인 장비로는 통신 케이블, 허브, 리피터 등이 있음.
4. 데이터의 종류나 오류를 제어하지 않음
5. 데이터의 종류나 오류는 데이터링크 계층에서 처리.

Data Link Layer(데이터 링크 계층)

1. Point to Point 간의 신뢰성 있는 전송을 보장
2. MAC 주소로 계층을 관리
3. 전송 데이터에 대한 CRC 오류제어가 필요
4. 장비는 대표적으로 스위치와 브릿지가 있음
5. 전송 단위는 Frame

Network Layer(네트워크 계층)

1. IP주소로 구분함
2. 라우팅 해주는 역할을 담당.
3. 우리가 보는 공유기는 라우터 + 스위치가 포함되어있는 장비인데 다른 글에서 다루겠음 (스위치 라우터는 뭘까?)
4. 대표적인 장비는 라우터, L3 스위치, IP 공유기 등
5. 전송 단위는 Packet

Transport Layer(전송 계층)

1. 우리가 L4 라고 부르는 로드밸런서의 위치 (L4 로드밸런싱 종류에는 무엇이 있을까?)
2. TCP, UDP 프로토콜 (TCP 와 UDP는 무엇?)
3. 양끝단(End to End)의 사용자들이 데이터를 주고 받음
4. port 사용
5. 전송단위는 Segment

Session Layer(세션 계층)

1. 데이터를 만들어내는 계층
2. 양 끝단의 응용 프로세스가 통신을 관리하기 위한 방법을 제공
3. 동시 송수신 방식(duplex), 반이중 방식(half-duplex), 전이중 방식(Full Duplex)의 통신과 함께, 체크 포인팅과 유휴, 종료, 다시 시작 과정 등을 수행
4. TCP/IP 세션을 생성과 삭제를 담당
5. 통신하는 사용자들을 동기화
6. 오류복구 명령들을 일괄적으로 다룸
7. 대표적으로 RPC, Socket 등이 있음

Presentation Layer(표현 계층)

1. 코드 간의 번역을 담당하여 사용자 시스템에서 데이터 형식상 차이를 다룸
2. 그래서 응용계층의 부담을 덜어줌
3. 는 부담을 응용 계층으로부터 덜어 준다.
4. MIME 인코딩이나 암호화 등의 동작이 이루어짐
5. 데이터의 압축이나 인코딩 등을 다룸

Application Layer(응용 계층)

1. 응용 서비스를 수행
2. 사용자 인터페이스를 제공하는 프로그램
3. HTTP, FTP 등의 프로토콜이 이에 해당
